煙氣在線監測設備

煙氣排放連續監測系統對大氣污染源排放的氣態污染物和顆粒物進行濃度和排放總量連續監測并將信息實時傳輸?shù)街鞴懿块T的裝置，被稱為“煙氣自動監控系統”（簡稱CEMS），可對固定污染源（如鍋爐、工業爐窯、焚燒爐等）排放煙氣中的顆粒物、氣態污染物的濃度（mg/m3）和排放率（kg/h、t/d、t/a）進行連續地、實時地跟蹤測試。

煙氣排放連續監測系統采用先進的紫外差分吸收光譜技術+抽取熱濕法，滿足低監測要求及相關國家標準。抽取式熱濕法CEMS能夠測量SO₂、NOx（NO、NO₂）、O₂、溫度、壓力、流速、粉塵、濕度等多項參數，還能夠分析NH₃、Cl₂、H₂S、O₃等氣體。配備激光氣體分析儀，系統還能夠同時分析測量HF、HCl。并可將所有的監測參數傳輸至用戶DCS系統，通過數采儀與環保部門的數據系統通訊。系統設備放置在分析小屋內，操作和維護方便；整套系統結構簡單，模塊化設計，穩定性強，運行成本低。

煙氣排放連續監測系統組成

?CEMS一般由煙塵監測子系統（粉塵）、氣態污染物監測子系統（SO₂、NO_X）、煙氣參數監測子系統(溫度、壓力、流速、O₂)、系統控制及數據采集處理子系統四個基本部分組成。具體介紹如下：?

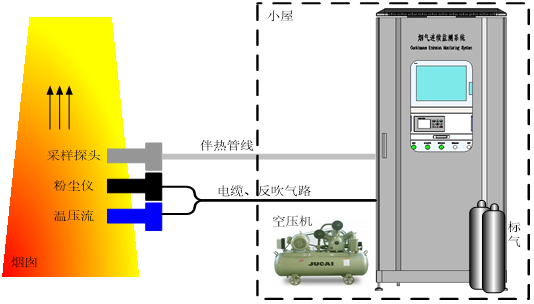

CEMS示意圖

抽取式熱濕法CEMS系統組成圖

抽取式熱濕法CEMS系統組成圖

本系統由置于煙囪上的采樣探頭、粉塵儀和溫壓流一體化探頭，以及置于小屋中的分析機柜、標氣和壓縮氣源組成。

采樣探頭負責煙氣采樣，內置陶瓷或不銹鋼濾芯用于過濾煙氣中的粉塵。

伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。

粉塵儀用于測量煙囪粉塵濃度。

溫壓流用于測量煙囪內煙氣的溫度、壓力和流速。

分析機柜負責抽取煙氣，過濾、除水后測量SO₂、NO_x、O₂組分。

標氣用于校準分析儀表。

空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹。
